エッチングでできること④ スクリーンガラス

スクリーンガラスとは、十字や目盛のパターンが加工されたガラスのことを言います。
投影機に使われるような大型のもの(φ300~)や、顕微鏡などのレチクルとして使用される小型のもの(φ50以下)など、サイズや仕様は多岐にわたります。

当社ではエッチングにより十字や目盛のパターンを加工します。
主な加工方法としては、ガラス基板をエッチングし、色入れをします。色を任意に選択でき、大型のサイズ(~φ600程度)にも対応可能であることが特長です。
他には、ガラス基板にCrを蒸着させ、Crをパターニングする加工方法もあります。サイズに制限があり、色の選択は不可(Crの金属色)なのが難点ですが、パターンの精度が高いことが特長です。
加工方法に関しては、お客様のご要望や仕様に応じて、ご提案させていただきます。


スクリーンガラスの加工例

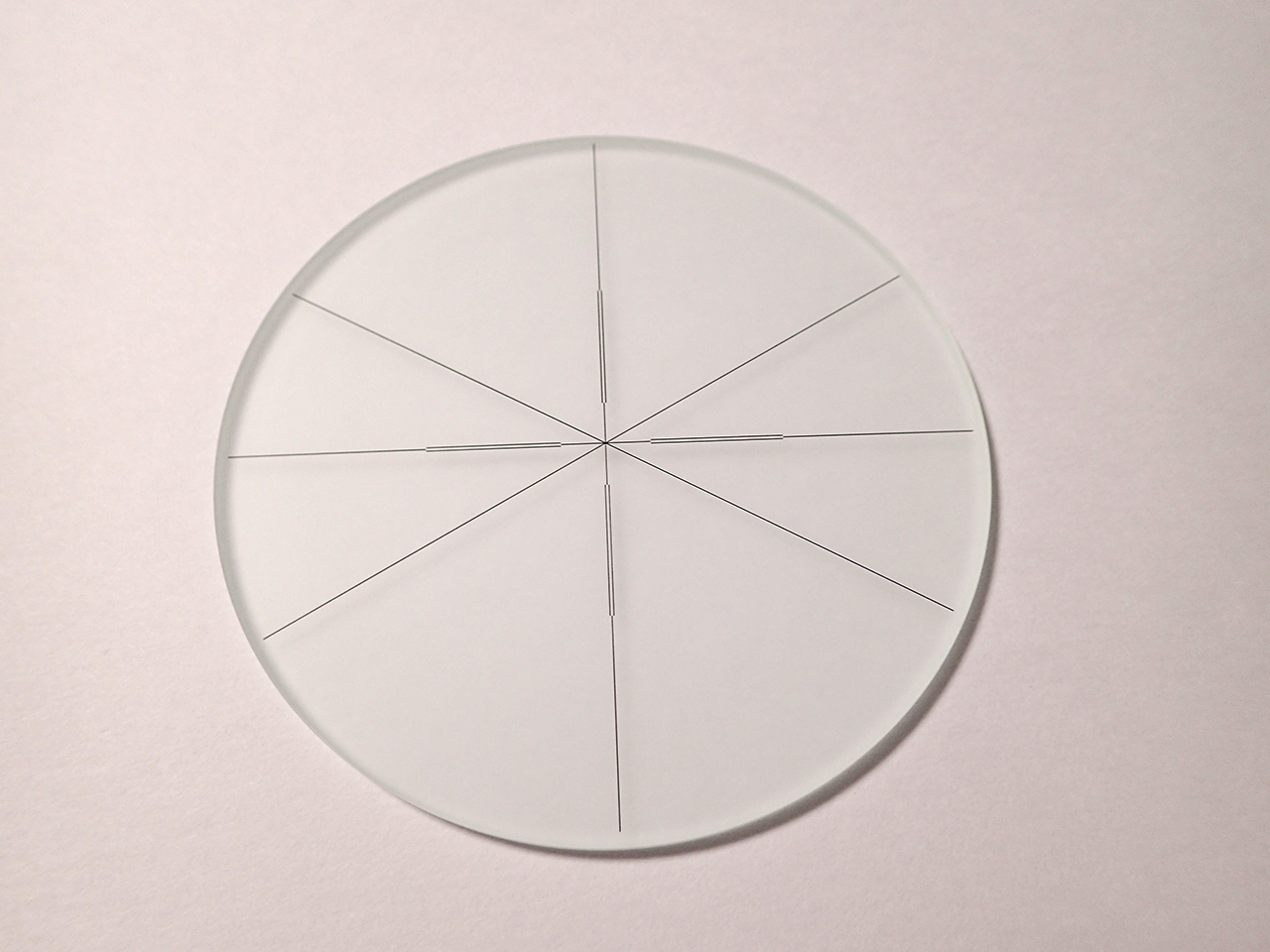

①エッチング+色入れ(黒)

①エッチング+色入れ(黒)

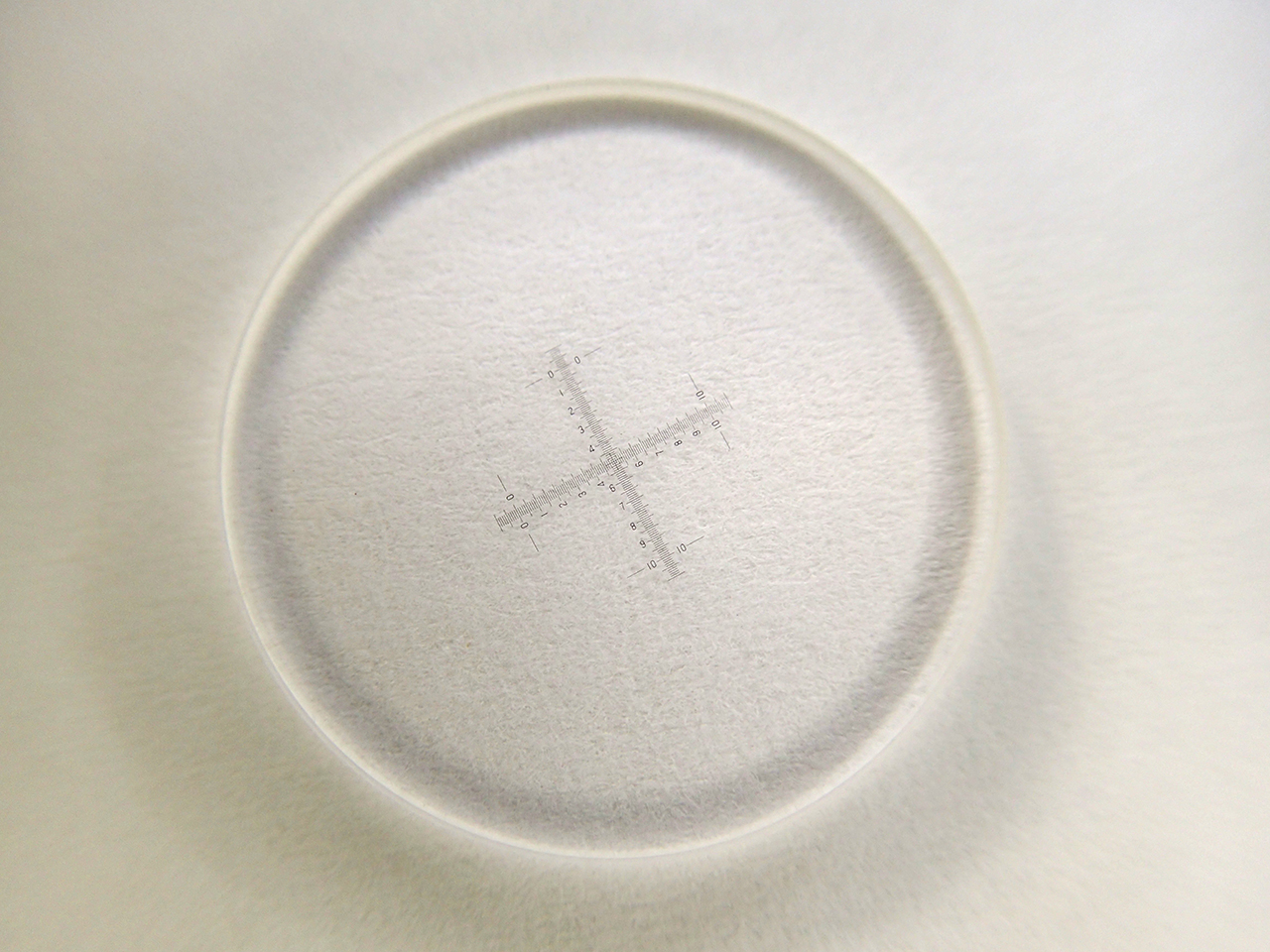

②Cr蒸着パターン

②Cr蒸着パターン

スクリーンガラスの仕様として、砂面加工やつや消し加工(マット加工)が必要な場合があります。その際は、500~600番手を目安として対応しております。詳細なご要望がある場合は、見本品のご準備をいただいたり、当社でテスト加工したものをご評価していただくご提案をしております。
光学部品は「実物を実際に見て確認する」ということがとても重要です。
リモートワークやリモート会議が可能となった現代でも、実際にモノを見てお話しさせていただくことが当社のスタンスです。
テスト加工やサンプルのご提供は柔軟に行っておりますので、何かございましたらご遠慮なくご相談ください。
無料サンプルご希望の場合も、お気軽にお問い合わせください。
