精密測定用ガラススケール
板状の透明ガラスに太さ0.02mmの目盛線が刻んであります。
印刷物の線やパターンの幅、記録紙などの距離測定を0.1mmの精度で読み取ることができます。
ガラススケールと被測定物とは密着していますので、視差（パララックス）による誤差を生じません。
こういったアナログのスケールは取り回しやすく、生産現場などで簡便に確認できるのが利点です。
印刷メーカー、プリント基板、各種デバイス、プリンター業者などご愛用頂いております。
お客様の用途に応じて、3種類のスケールをご用意しております。

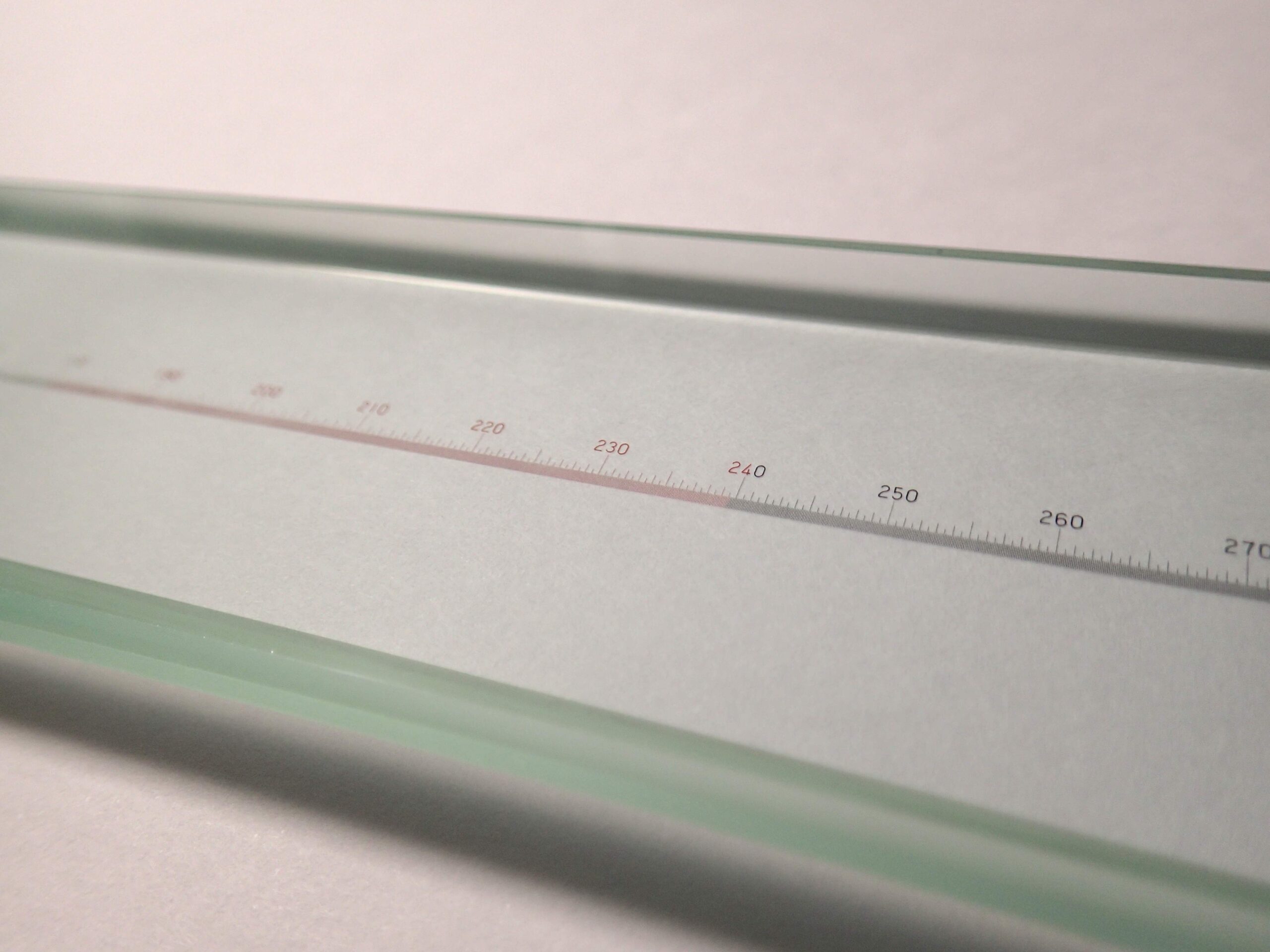

目盛の色は黒・白・赤からご希望の色をお選びいただけます。また、それ以外の色もご対応可能です（別途お見積り）。
ご購入の検討としてデモ機の貸し出しを行っておりますので、ご遠慮なくお申し付けください。
目盛はエッチングされておりますので、摩耗によって消えないことが特徴です。
校正に関して
当社の校正は一般校正となります。また、校正証明書の発行も承っております。
当社製以外のガラススケールの校正も承っておりますので、お気軽にご相談ください。
用途
- 写真製版フィルム縮尺の寸法確認。
- 宇宙、地震、地磁、海洋などあらゆる記録紙の寸法確認。
- 光学投影像の寸法検査。
- その他あらゆる製品の寸法が0.01~0.1mmの精度で精密測定できます。
特徴
- ガラススケールは透明度が高い上に温度差による誤差が少ない。
- 測定器を使用しなくても精密測定が容易。
- 2個のルーペを使用することにより、2点間以上の測定が可能です。
測定方法

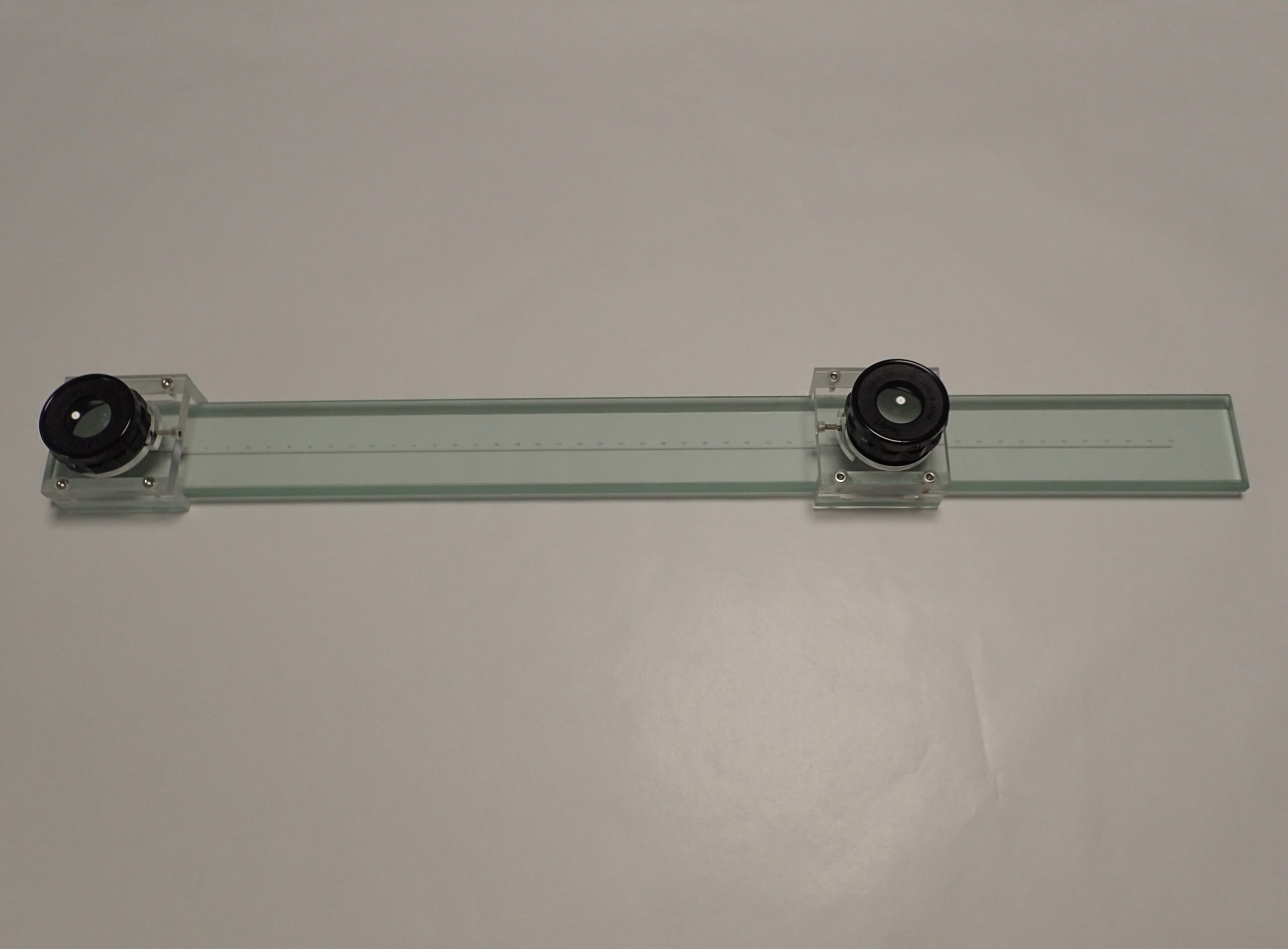

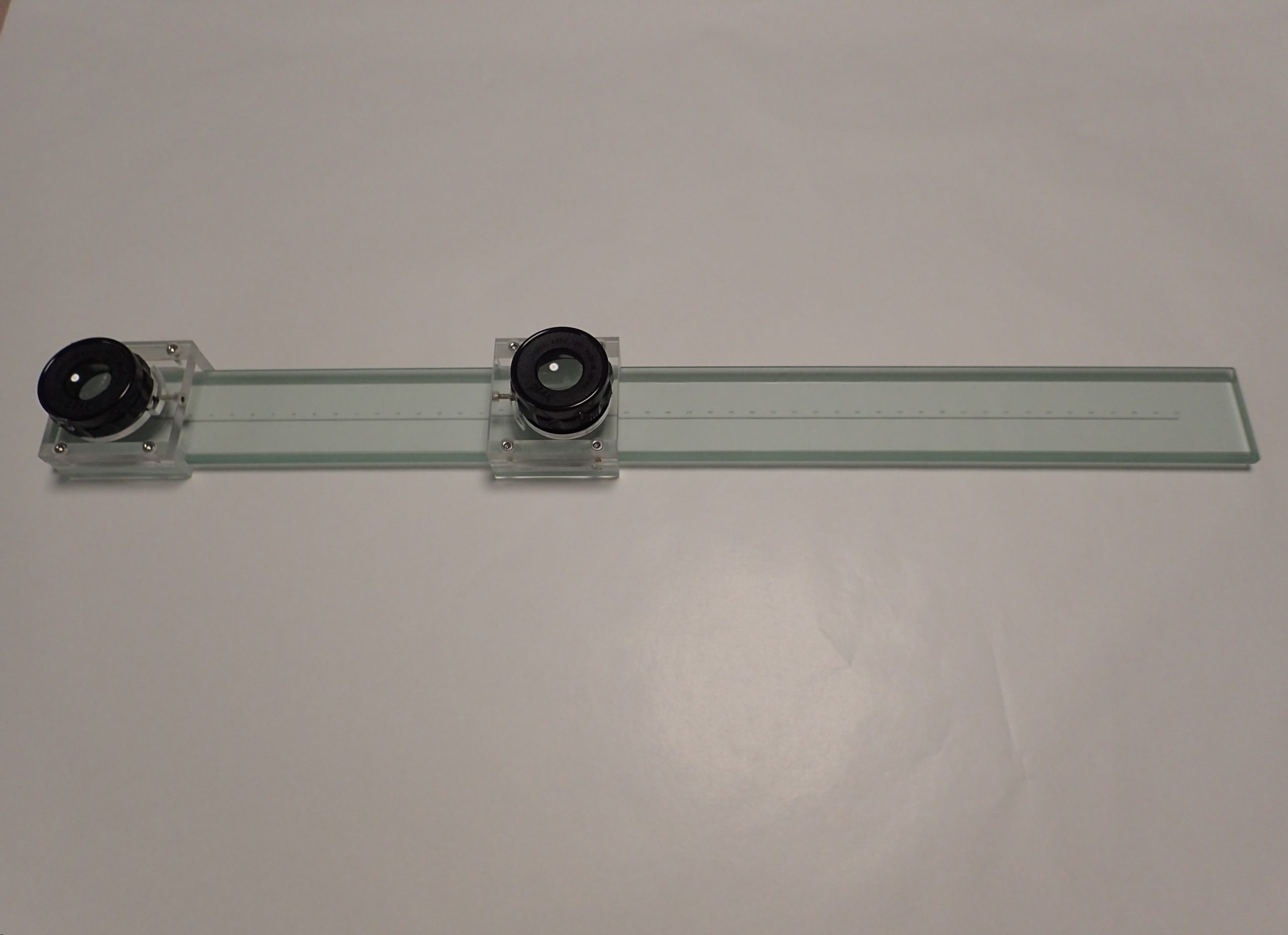

出発点（0位置）に一方のルーペを固定し、もう一方のルーペを測定地点まで移動させて測定します。
2点間以上が次々と測定でき、いつでも（0位置）を確認できるので非常に便利です。 ガラススケールに関する、よくあるご質問
Q1. 線膨張係数を教えて下さい。
材料は青板ガラスです。線膨張係数は8.5~9.0 ×10-6/℃です。
Q2. 目盛長は変えられますか。
50~2000mmまでの間で変更は可能です。
目盛長以外の項目ではガラスの寸法・厚み、目盛の色等の変更は可能です。
ご相談いただければと存じます。
Q3. 消えた目盛線を復元する事はできますか。
目盛線は厳密にいえば、ガラス面にある彫刻部分にインクを入れて焼き固めたものです。
線が消えた＝インクが無くなったという事ですので、再度インクを入れる事で復元は可能です。
ただし、ガラス面にキズが多い場合はそのキズ部分に復元作業の際にインクが入ってしまうという懸念はございます。
Q4. JCSSの校正は可能ですか
一般校正のみの承っております。
Q5. PLタイプのスケールにPSタイプのスコープは使用できますか
ガラスの断面は共通しており、セットは可能ですが視野の問題があり、互換性としてはPSタイプに10倍ルーペのみ使用可能です。
Q6. デモ機の貸し出しはありますか。
目盛長は300mm限定ですが、PLタイプ・PSタイプ共に試用の為の貸し出しは行っております。
目盛の色を変更したサンプルも貸し出し可能です。（P-301のみ）
仕様一覧
サイズに関して
規格サイズは仕様一覧にて掲載しておりますが、それ以外でも特注で作製することが可能です。 50ｍｍ～2000ｍｍまで作製実績がございますので、ご要望のサイズがありましたらご遠慮なくご相談ください。 いずれのタイプも専用のケースに入れて納品いたします。
PLタイプ

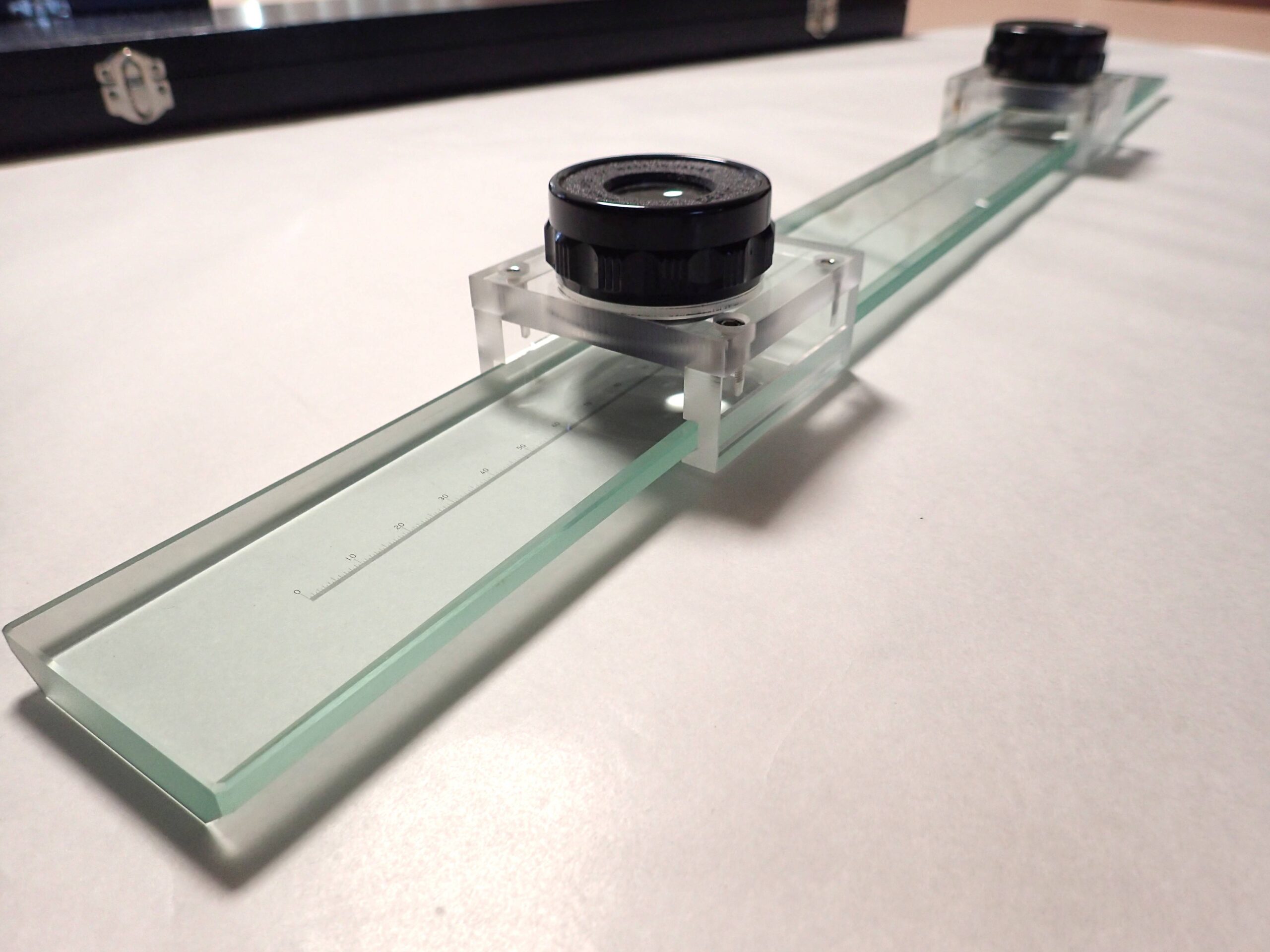

0.1mmピッチフルスケール ＋ x10ルーペ２個付属
当社の人気商品です。ルーペで視認しやすく、0.1mm精度を簡便に確認できます。
※0.02mmの目盛線幅と見比べることにより、0.01mm精度で対象を比較測定することも可能です。
| 型番 | 目盛長 mm | 寸法 mm |
|---|---|---|
| 型番PL-301 | 目盛長 mm 300 | 寸法 mm 10×50×360 |
| 型番PL-501 | 目盛長 mm 500 | 寸法 mm 10×50×560 |
| 型番PL-701 | 目盛長 mm 700 | 寸法 mm 10×50×760 |
| 型番PL-1001 | 目盛長 mm 1,000 | 寸法 mm 10×50×1,060 |
- ルーペ×10 2ヶ付 木箱入り
- 目盛仕様 ピッチ0.1mmフルスケール
PSタイプ

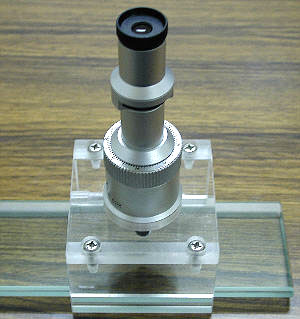

0.1mmピッチフルスケール ＋ x50倍スコープ（0.01/0.02mm目盛付き）２個付属
PLタイプより目盛りが細かく、より精密な測定が可能となります。

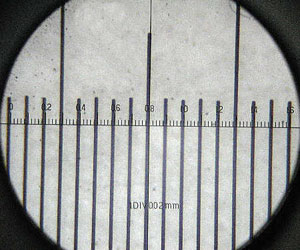

直接10μmを読み取ることが可能です。
※PLタイプと異なる点は、スコープの構造で逆像に見えること、PLタイプのルーペと比較し視野が狭いことが挙げられます。ご検討の際は事前にデモ機でご確認をお願いいたします。
| 型番 | 目盛長 mm | 寸法 mm |
|---|---|---|
| 型番PS-301 | 目盛長 mm 300 | 寸法 mm 10×50×360 |
| 型番PS-501 | 目盛長 mm 500 | 寸法 mm 10×50×560 |
| 型番PS-701 | 目盛長 mm 700 | 寸法 mm 10×50×760 |
| 型番PS-1001 | 目盛長 mm 1,000 | 寸法 mm 10×50×1,060 |
- スコープ×50 2ヶ付 木箱入り
- 目盛仕様 ピッチ0.1mmフルスケール
Pタイプ
0.1mmピッチフルスケールもしくは0.5mmピッチフルスケール
付属品なし
お客様がお持ちの拡大鏡でご使用いただくためにこのタイプをご用意しました。
付属品のつかないオーソドックスなスケールとなります。
| 型番 | 目盛長 mm | 寸法 mm |
|---|---|---|
| 型番P-51 | 目盛長 mm 50 | 寸法 mm 6×25×70 |
| 型番P-101 | 目盛長 mm 100 | 寸法 mm 6×25×120 |
| 型番P-201 | 目盛長 mm 200 | 寸法 mm 6×25×230 |
| 型番P-301 | 目盛長 mm 300 | 寸法 mm 6×30×330 |
| 型番P-501 | 目盛長 mm 500 | 寸法 mm 6×40×530 |
| 型番P-701 | 目盛長 mm 700 | 寸法 mm 8×40×740 |
| 型番P-1001 | 目盛長 mm 1,000 | 寸法 mm 8×40×1,040 |
- 木箱入り
- 目盛仕様 ピッチ0.1mmフルスケール
| 型番 | 目盛長 mm | 寸法 mm |
|---|---|---|
| 型番P-105 | 目盛長 mm 100 | 寸法 mm 6×25×120 |
| 型番P-205 | 目盛長 mm 200 | 寸法 mm 6×25×230 |
| 型番P-305 | 目盛長 mm 300 | 寸法 mm 6×30×330 |
| 型番P-505 | 目盛長 mm 500 | 寸法 mm 6×40×530 |
| 型番P-705 | 目盛長 mm 700 | 寸法 mm 8×40×740 |
| 型番P-1005 | 目盛長 mm 1,000 | 寸法 mm 8×40×1,040 |
- 木箱入り
- 目盛仕様 ピッチ0.5mmフルスケール

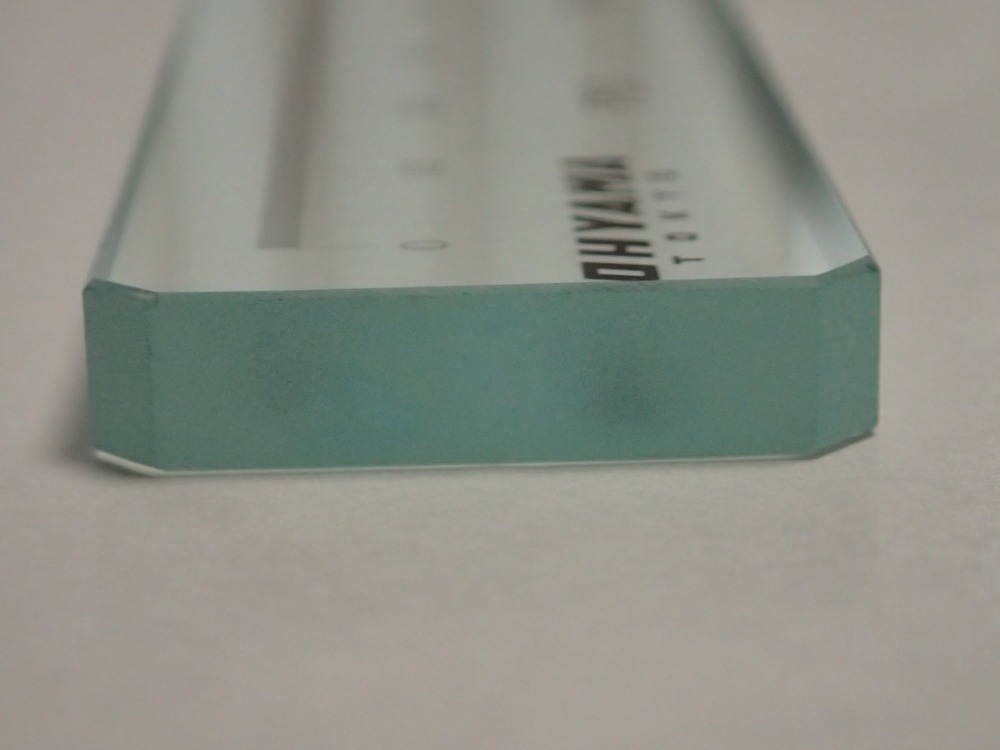

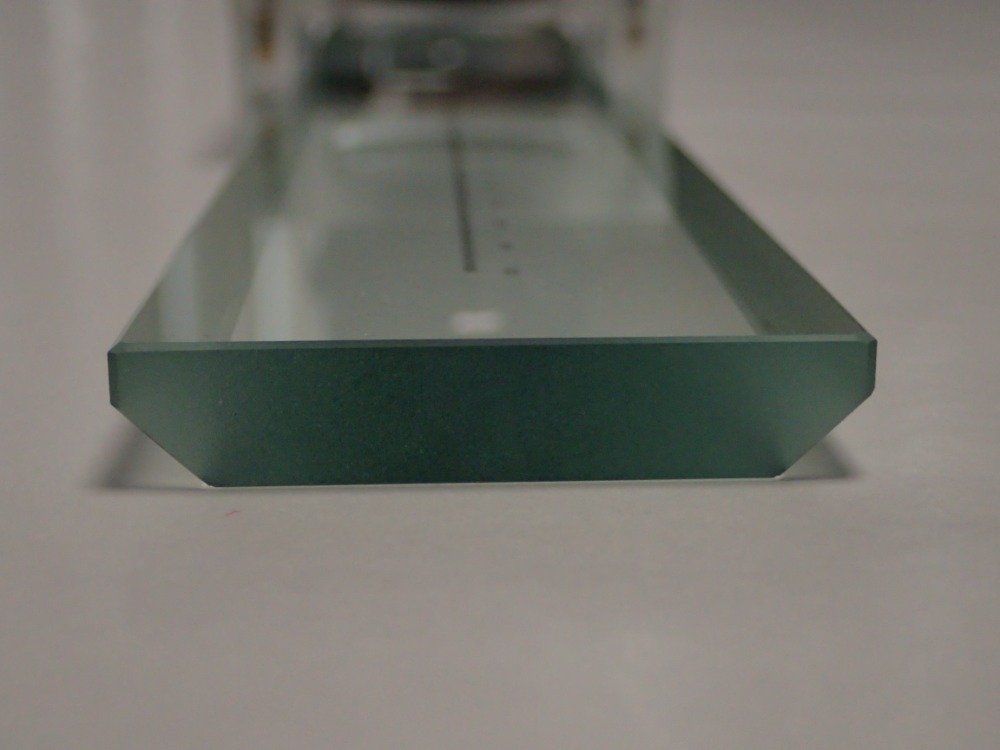

※PL/PSタイプとPタイプのスケール形状の違いに関して
スケールのタイプによって断面形状が異なります。
